堆疊線交換機接線,40G模塊+mpo線

1.MPO線+40G模組，接線圖

堆疊線 40G 光模組通常需要使用 Type B MPO 線纜，而使用 Type C MPO 線纜會導致網口不會亮。

2.(MPO線*1) + (Junuper 40G模組*2) = 一組

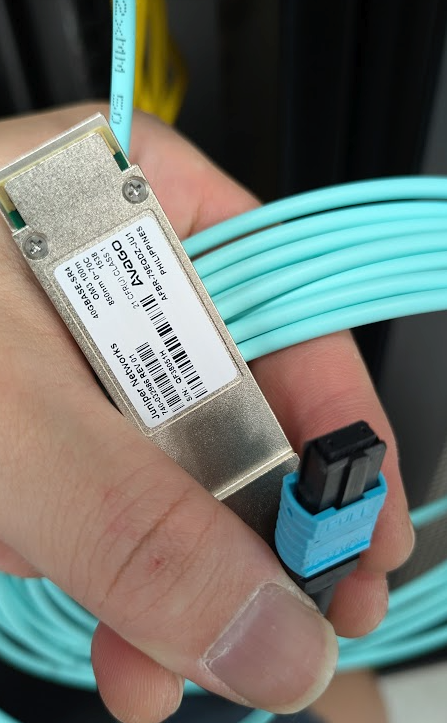

3.40G模塊MPO線的孔

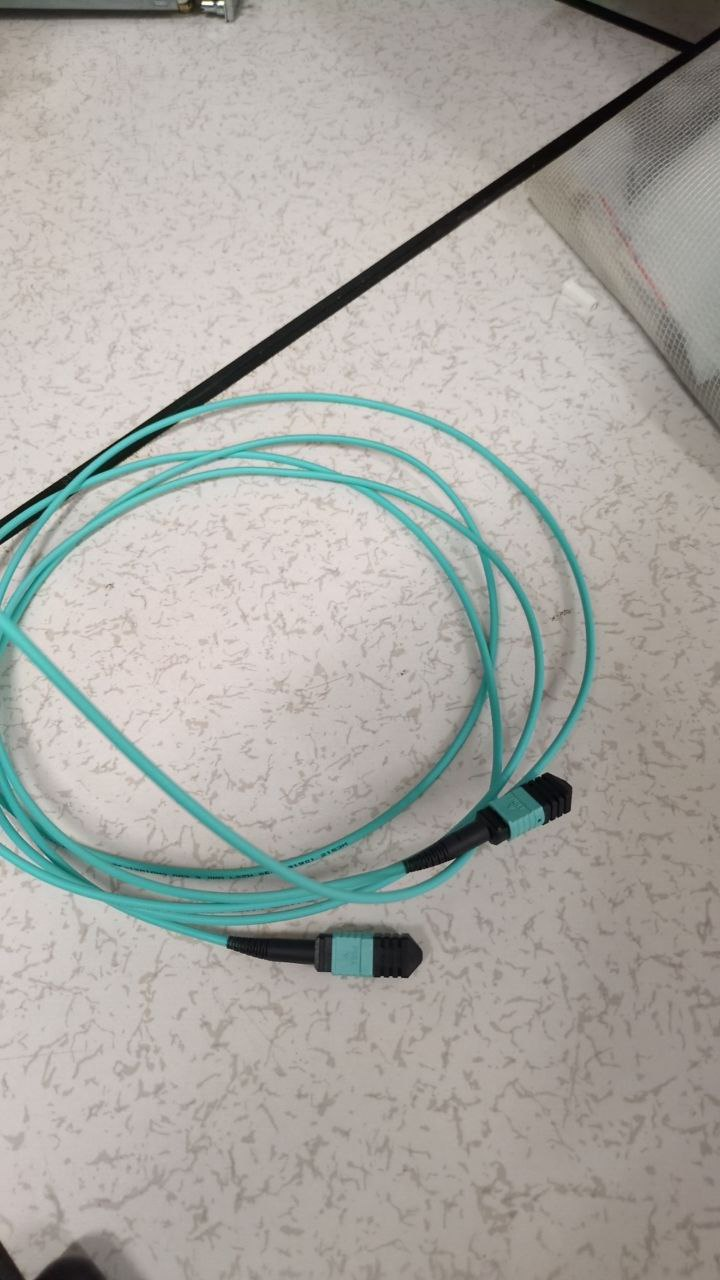

4.MPO線

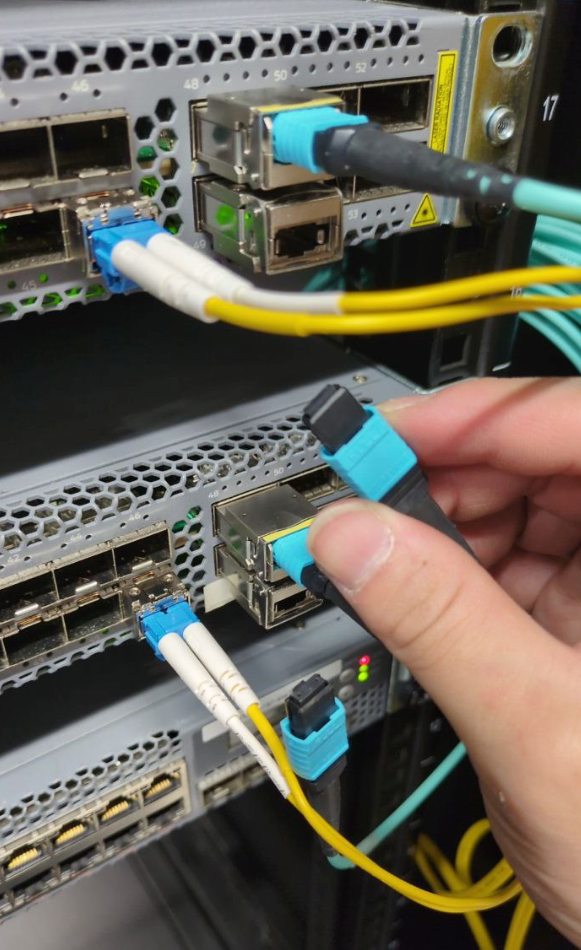

5.接上交換機40G模塊的孔

MPO（多芯光纖推入式連接器）線纜廣泛用於高密度光纖網絡，尤其是在資料中心和高速連接中。提到 B 型 和 C 型 MPO 線纜時，主要差異在於連接器內部的光纖排列和對齊方式。以下是兩者的差異：

B 型 MPO 線纜：

• 極性： B 型線稱為「直通」線纜。
• 光纖排列： 一個連接器中第 1 號位置的光纖與另一個連接器的第 12 號位置對齊，依次類推。這意味著線纜的兩端是鏡像排列的。
• 應用： B 型線常用於 40G 和 100G 網路的直接連接。

C 型 MPO 線纜：

• 極性： C 型線纜用於交叉連接，適用於將光纖通道從左到右交叉排列。
• 光纖排列： 光纖以交叉排列，例如，第 1 號光纖與第 3 號光纖對齊，第 2 號光纖與第 4 號光纖對齊，等等。
• 應用： C 型線纜用於某些特定的多模光纖佈線配置，尤其是在並行傳輸需要時。
• 因此，B 型主要用於直通連接，而C 型則用於交叉連接，適合不同的網路應用和佈線需求。

在 40G 網路中，MPO 類型選擇非常關鍵。如果你使用的是 40G 光模組，通常需要 Type B 直通MPO線纜來確保訊號的正確傳輸。

如果你使用 Type C 交叉MPO線纜，那麼光纖的排列順序會不符。在這種情況下，光訊號可能無法正確傳輸到對應的接收端，導致 40G 光模組無法正常運作，也就是說模組可能「不會亮」或無法建立連結。

因此，40G 光模組通常需要 Type B MPO 線纜，而使用 Type C MPO 線纜 會導致連結問題。
